Transducteur à ultrasons pour cuves de nettoyage : principe, choix et applications industrielles

Au cœur de tout système de nettoyage par ultrasons se trouve un composant discret mais déterminant qui est le transducteur à ultrasons. C’est lui qui convertit l’énergie électrique en vibrations capables de décoller les contaminants les plus tenaces. Principe de fonctionnement, critères de choix et domaines d’application : tour d’horizon d’une technologie de précision, largement répandue dans l’industrie mais souvent méconnue dans son fonctionnement intime.

Comment fonctionne un transducteur à ultrasons pour cuve de nettoyage

Le principe repose sur l’effet piézoélectrique. Au sein du transducteur à ultrasons, des cristaux piézoélectriques se déforment lorsqu’ils sont soumis à un courant électrique alternatif à haute fréquence, transformant ainsi l’énergie électrique en vibrations mécaniques. Ces vibrations, transmises aux parois de la cuve puis au liquide de nettoyage, s’y propagent sous forme d’ondes de pression. La fréquence de ces ondes, comprise selon les modèles entre quelques dizaines de kilohertz et plusieurs mégahertz, conditionne directement la finesse et l’intensité de l’action de nettoyage obtenue dans le bain. Le transducteur n’est donc pas un simple émetteur passif : c’est un convertisseur d’énergie dont le rendement, c’est-à-dire la proportion d’énergie électrique effectivement transformée en énergie acoustique utile, fait toute la différence entre un système économe et performant et un dispositif énergivore au résultat médiocre. La qualité des cristaux piézoélectriques, leur montage et leur couplage à la cuve déterminent ce rendement.

C’est le phénomène de cavitation qui fait tout le travail. Sous l’effet des ondes de pression, le liquide subit une succession rapide de phases de compression et de dépression : durant les phases de dépression, d’innombrables microbulles se forment, grossissent, puis implosent violemment lorsqu’elles atteignent la surface des pièces immergées. Chaque implosion libère localement une énergie considérable, sous forme de micro-jets et d’ondes de choc, qui décolle les graisses, résidus et impuretés incrustés. Ce mécanisme agit jusque dans les zones les plus difficiles d’accès (interstices, filetages, cavités borgnes) là où un nettoyage mécanique ou manuel resterait impuissant. L’action est à la fois puissante et non agressive, puisqu’elle s’exerce à l’échelle microscopique sans frottement ni rayure des surfaces traitées. C’est précisément ce qui rend la technologie irremplaçable pour les pièces de géométrie complexe : là où une brosse ou un jet ne peut pas atteindre, le liquide chargé d’ultrasons pénètre et les microbulles font leur œuvre, garantissant un résultat homogène sur l’intégralité de la pièce, faces internes comprises. La cavitation présente en outre l’avantage d’agir indépendamment de la nature du contaminant : graisses, huiles de coupe, poussières d’usinage, résidus de polissage ou dépôts organiques sont délogés par le même mécanisme physique, ce qui évite d’avoir à changer de procédé selon les salissures rencontrées.

La position et la fixation des transducteurs jouent un rôle déterminant dans l’efficacité de l’ensemble. Disposés sur les parois ou le fond de la cuve, ils doivent être placés de manière à répartir l’énergie ultrasonore le plus uniformément possible dans tout le volume du bain, afin d’éviter les zones mortes où le nettoyage serait insuffisant. Le procédé de fixation conditionne la qualité de la transmission vibratoire : Un couplage de mauvaise qualité dissipe une partie de l’énergie en pure perte. Les meilleurs dispositifs atteignent une puissance continue élevée, jusqu’à une centaine de watts par unité, et conservent leur rendement même dans des conditions sévères, à des températures pouvant approcher 80 °C ou en présence de produits chimiques agressifs. Cette robustesse n’est pas accessoire : dans un atelier, un transducteur travaille en continu, plusieurs heures par jour, dans un bain souvent chauffé et chimiquement actif. Sa capacité à maintenir des performances stables dans la durée, sans dérive de fréquence ni perte de puissance, conditionne directement la régularité de la qualité de nettoyage et la rentabilité de l’installation.

Les fréquences d’un transducteur à ultrasons : Quelle plage pour quel usage

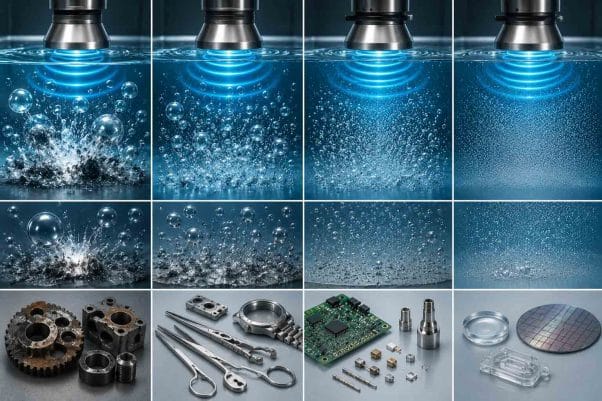

Le choix de la fréquence est sans doute le paramètre le plus structurant lorsqu’on sélectionne un transducteur à ultrasons, car il détermine la taille des bulles de cavitation et donc la nature du nettoyage obtenu. La règle générale est intuitive : plus la fréquence est basse, plus les bulles sont grosses et l’action énergique ; plus la fréquence est élevée, plus les bulles sont fines et le nettoyage délicat. Trois grandes familles se dégagent, chacune correspondant à un type de contaminant et de surface. Bien comprendre cette logique évite deux erreurs coûteuses : sous-traiter un encrassement tenace avec une fréquence trop douce, ou au contraire endommager des pièces fragiles avec une cavitation trop violente. La fréquence agit en réalité sur deux grandeurs simultanément : la taille des bulles, et leur nombre par unité de volume. Une fréquence élevée génère une multitude de petites bulles peu énergétiques mais très nombreuses, idéale pour un nettoyage fin et réparti ; une fréquence basse produit des bulles plus rares mais beaucoup plus puissantes à l’implosion. Comprendre ce compromis entre puissance unitaire et densité d’action est la clé d’un choix éclairé. C’est aussi ce qui explique que deux transducteurs annoncés à la même puissance électrique puissent donner des résultats de nettoyage très différents selon leur fréquence de travail.

Les modèles mono-fréquence, disponibles par exemple en 28, 35 ou 40 kHz, conviennent aux applications dont le besoin est bien circonscrit et stable dans le temps. À l’inverse, les transducteurs multifréquences combinent deux régimes (typiquement une basse fréquence pour l’action de fond et une fréquence plus élevée pour la finition) ce qui offre une polyvalence précieuse aux ateliers traitant des pièces variées. Cette capacité à basculer d’un mode à l’autre dans une même cuve évite de multiplier les équipements et s’avère particulièrement rentable lorsque la production impose des séries hétérogènes, des grosses pièces mécaniques aux composants de précision. Elle simplifie aussi l’exploitation au quotidien, puisqu’un seul équipement et un seul bain suffisent là où il aurait fallu, autrement, dédier plusieurs cuves à des fréquences distinctes.

Au-delà des plages standard, des fréquences spécifiques ou des combinaisons sur mesure peuvent être étudiées selon les besoins. Le bon réflexe consiste à partir du contaminant à éliminer et de la sensibilité de la surface à traiter, plutôt que de raisonner à partir du matériel disponible. Un dépôt d’huile fine sur un circuit imprimé, un résidu de polissage sur une lentille optique ou une calamine épaisse sur une pièce de fonderie n’appellent pas la même réponse fréquentielle. C’est cette analyse préalable du couple « salissure / substrat » qui oriente vers la fréquence (ou la combinaison de fréquences) la plus pertinente. Dans le doute, mieux vaut procéder à des essais sur pièces réelles avant d’arrêter une configuration : un même contaminant peut réagir différemment selon son ancienneté, son épaisseur ou la présence d’additifs, et seul un test grandeur nature lève définitivement l’incertitude sur la fréquence et la puissance optimales.

Bien dimensionner son transducteur à ultrasons : Puissance et nombre d’unités

Une fois la fréquence arrêtée, reste à calibrer la puissance, second paramètre clé d’un transducteur à ultrasons performant. La puissance se raisonne en densité volumique, c’est-à-dire en watts par litre de bain (W/L). La fourchette utile s’étend généralement de 3 à 20 W/L selon l’exigence du nettoyage : les valeurs basses suffisent pour un entretien léger, tandis que les valeurs hautes s’imposent pour décoller des dépôts tenaces. Le juste dimensionnement est essentiel, car une puissance insuffisante compromet l’efficacité du nettoyage et allonge inutilement les cycles, alors qu’une puissance excessive risque d’éroder ou d’endommager les pièces les plus sensibles. Tout l’art consiste à ajuster cette densité au couple contaminant-substrat identifié en amont. À cette densité volumique s’ajoute une considération souvent négligée : la répartition de cette puissance dans l’espace. Concentrer 200 W sur une seule paroi ne produit pas le même résultat que les répartir sur quatre transducteurs disposés stratégiquement. Une distribution homogène évite les points chauds, où la cavitation excessive pourrait marquer les pièces, comme les zones d’ombre, où le nettoyage resterait incomplet. Le dimensionnement en puissance et la disposition physique des unités sont donc deux facettes indissociables d’un même problème.

Le nombre de transducteurs découle directement de ce calcul. Pour une gamme de fréquence comprise entre 20 et 40 kHz, la puissance moyenne d’une unité avoisine 50 W. Il suffit alors de multiplier le volume de la cuve par la densité volumique souhaitée pour obtenir la puissance totale requise, puis de diviser par la puissance unitaire. Pour une cuve de 10 litres traitée à 20 W/L, par exemple, la puissance nécessaire atteint 200 W, soit quatre transducteurs de 50 W. Le tableau de dimensionnement ci-après illustre, pour cette même cuve de 10 litres en 28 kHz, comment le nombre d’unités varie selon le niveau de puissance volumique visé. Ce calcul reste une base théorique qu’il convient d’affiner selon la géométrie réelle de la cuve et la nature des pièces : Une cuve allongée ou de forme irrégulière peut nécessiter davantage de transducteurs pour compenser les pertes et garantir l’uniformité, tandis qu’un bain compact et bien conçu tirera le meilleur parti de chaque unité installée.

Ce dimensionnement par paliers montre à quel point la puissance doit rester proportionnée à l’objectif réel. Surdimensionner une installation, par crainte de manquer de puissance, n’apporte aucun bénéfice et peut au contraire se révéler contre-productif : Consommation électrique inutilement élevée, usure prématurée des pièces sensibles, échauffement excessif du bain. À l’inverse, un sous-dimensionnement se traduit par des cycles de nettoyage rallongés, une efficacité décevante et, paradoxalement, une consommation d’énergie globale parfois supérieure puisqu’il faut multiplier les passages. Le bon réflexe est donc de viser la densité strictement nécessaire, puis de prévoir une éventuelle marge de modularité si la nature des pièces traitées devait évoluer. Cette approche mesurée optimise à la fois la qualité du nettoyage, la durée de vie de l’équipement et la facture énergétique.

Applications et personnalisation d’un transducteur à ultrasons

La polyvalence du transducteur à ultrasons explique sa présence dans des secteurs aux exigences très différentes. En électronique, il assure un nettoyage minutieux des composants délicats (circuits imprimés, connecteurs) sans agresser les matériaux sensibles. En optique, il élimine avec précision poussières, résidus et empreintes sur les lentilles, verres et équipements de mesure. Dans l’industrie médicale, il garantit la propreté irréprochable des instruments chirurgicaux, des implants et des dispositifs soumis à de hauts standards d’hygiène. Enfin, dans l’industrie générale, il s’attaque efficacement aux graisses et dépôts incrustés sur les pièces mécaniques, les moules et les équipements complexes. D’une tâche de précision microscopique à un dégraissage industriel lourd, la même technologie de base se décline pour répondre à des cahiers des charges radicalement opposés. Cette universalité explique pourquoi le nettoyage par ultrasons s’est imposé comme un standard dans la plupart des filières de production exigeantes : Il offre un niveau de propreté reproductible, mesurable et documentable, là où les méthodes manuelles dépendent du geste de l’opérateur. Dans les secteurs réglementés comme le médical ou l’aéronautique, cette traçabilité du résultat constitue souvent un argument aussi décisif que la qualité de nettoyage elle-même.

Cette adaptabilité repose en grande partie sur la possibilité de personnaliser le matériel. La taille et la forme de la cuve commandent d’abord la conception : un transducteur peut être étudié sur mesure pour épouser une géométrie particulière et garantir une répartition vibratoire optimale, sans zone morte ni surconcentration d’énergie. Le choix des matériaux constitue un second levier d’adaptation : Pour les environnements à températures élevées, fortement humides ou exposés à des produits chimiques agressifs, des matériaux spéciaux et des procédés de fixation renforcés assurent à la fois la durabilité et la qualité de la transmission vibratoire. La répartition de l’énergie peut elle-même être configurée, qu’il s’agisse de viser une homogénéité parfaite sur tout le volume ou, au contraire, de concentrer la puissance sur certaines zones critiques. Cette logique de fabrication sur mesure répond à une réalité de terrain : il n’existe pas deux applications industrielles strictement identiques. Le volume à traiter, la cadence de production, la sensibilité des pièces et les contraintes réglementaires varient d’un atelier à l’autre, et c’est l’ajustement fin de tous ces paramètres (fréquence, puissance, matériaux, géométrie d’implantation) qui distingue une installation simplement fonctionnelle d’une installation réellement optimisée pour son usage.

Plusieurs contraintes opérationnelles doivent enfin être anticipées avant l’installation. La compatibilité entre le transducteur et la cuve existante est primordiale, car des solutions intégrables permettent souvent d’équiper un bac déjà en place sans modification lourde, ce qui limite l’investissement. Les conditions de service (plage de température, nature des fluides, cadence d’utilisation) orientent le choix des matériaux et de la fixation. Un équipement bien dimensionné et correctement intégré offre un rendement énergétique élevé qui se traduit, sur la durée, par des coûts d’entretien réduits et une longévité accrue. C’est pourquoi le dimensionnement ne doit jamais être improvisé : un échange préalable avec des spécialistes, à partir du volume de cuve, des pièces à traiter et de l’environnement de travail, reste la meilleure garantie d’une solution réellement adaptée et durable. Anticiper dès la conception les évolutions possibles de la production, prévoir un accès aisé pour la maintenance des transducteurs et documenter la configuration retenue sont autant de bonnes pratiques qui prolongent la vie de l’installation et sécurisent l’investissement. Ainsi donc, un transducteur à ultrasons bien choisi n’est pas seulement un composant de nettoyage : C’est un maillon de la chaîne qualité, dont la fiabilité rejaillit directement sur la conformité des pièces produites et sur la maîtrise des coûts d’exploitation.
